集装箱翻转机

1.介绍说明:

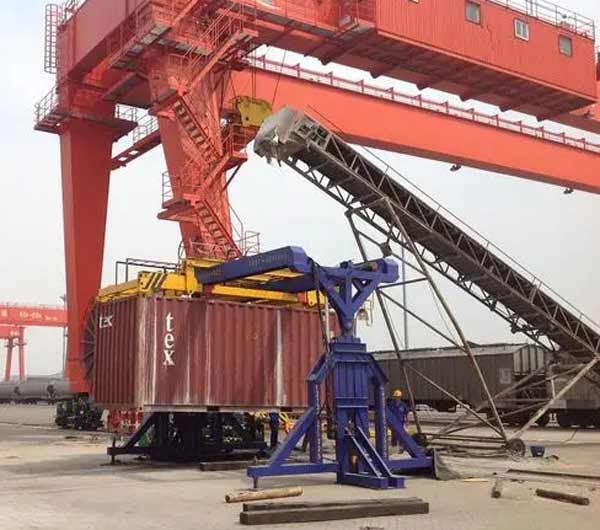

集装箱翻转机,是通过专用翻转设备将集装箱90°倒立于地面,然后通过传送带,将货物直接运送到箱内,货物装满后,再翻转回来。这种装货方式,方便快捷。

2.规格分类:

按大小分为20英尺,40英尺,按车位分为单车位双车位。

3.使用说明:

1、确定各部件正常后,接通电源,按下起动按钮,电机启动。

2、电机启动后首先进行预热,冬季为5分钟,夏季为3分钟,预热后所有的液压缸需要完全伸出和收回2-3次才能进行工作。全部液压缸伸出后观察液压油油位,当低于油箱的1/3时应及时补充液压油。

3、操作手柄时严禁急速,过度用力,或断断续续的用力,应缓慢的压下(或抬起)手柄。不得同时操作两只或以上的手柄。

4.操作步骤:

(1)首先调节翻转缸使主吊架与地面平行,(上翻转缸需要处于收回状态)

(2)调节拉伸缸使主吊架运行至需要停车位置的上方。

(3)调节主升降缸使主吊架上升至接近上限。

(4)按规定位置停放车辆。

(5)降下主升降缸,使主吊架离集装箱顶约10cm。

(6)调节纵调与微调缸,使插锁与集装箱吊耳对齐。

(7)降下主升降缸,使4个插锁插进集装箱吊耳中,并保证4个插锁都插到位。

(8)锁紧插锁,注意观察锁具指针,指针不到位,禁止进行下一步操作。

(9)升起主升降缸约20cm。

(10)操作拉伸缸使其到达翻转位置。

(11)打开集装箱门,安装好别门器。

(12)确认集装箱无卡滞后根据集装箱门方向进行翻转操作(在翻转下缸完全伸出前禁止伸出翻转上缸。反方向操作时,翻转上缸完全收回前禁止收回翻转下缸。在翻转下缸完全伸出后需要持续加压2-3秒,翻转上缸完全收回后也需要加压2-3秒,以进行蓄压),翻转大约30°时升起主升降缸至接近上限。

(13)翻转至集装箱与地面垂直后停止翻转操作降下主升降缸使集装箱落到下横梁上开始装箱。(如果集装箱落到下横梁上之前,上横梁接触到汽车车梁,应停止降主升降缸,降下纵调缸,使集装箱落到下横梁上)。

(14)装箱结束后,进行操作前需要检查4个插锁位置,确保其在锁紧状态。

(15)上升主升降缸至接近高位置。
